，300平方高壓電纜，可以承受的負荷：





　　高壓電力電纜的額定電壓應和使用電纜的系統電壓和運行狀況相匹配。10KV的電壓環境應選用額定電壓為10kv的電纜。電纜的額定電壓一般用U0/U(Um)表示：





　?。弘娎|設計用的導體對地或金屬屏蔽之間的額定工頻電壓，稱相電壓；：電纜設計用的導體間的額定工頻電壓，稱線電壓；：設備可承受的“最高系統電壓”的最大值。





　　的U值為10KV，其能承受的最高電壓為12KV。





　　的U值為15KV，其能承受的最高電壓為17.5KV。





　　平方高壓電纜10kv能用4350KW的負荷。



　　查《電氣工程》常用數據速查手冊，知300平方毫米銅芯電線能承受335電流（黏性油浸紙電纜，空氣中敷設），或 558A電流（交聯聚乙烯絕緣電纜無鋼鎧護套，空氣敷設）。因此負荷功率可如下計算：





　　φ=1.732x10x335x0.75=4350KW。





　　這里cosφ是負載功率因數，一般電動機取0.75 。





　　取I=558A時，負荷功率可如下計算：





　　φ=1.732x10x558x0.75=7248KW。





　　電纜計算條件：





　　線芯長期工作溫度：60°C。





　　環境溫度： 40°C。

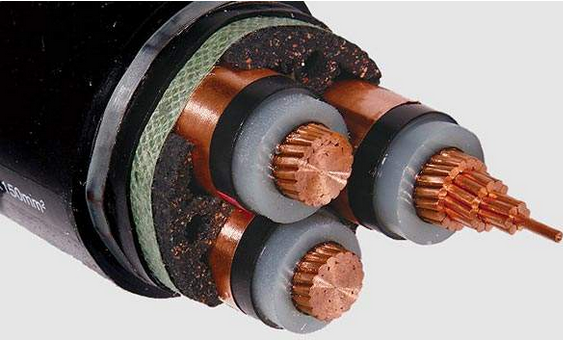

　　電纜一般由導電線芯、絕緣層和保護層三個主要部分組成。





　　導電線芯





　　導電線芯是用來輸送電流的，必須具有高的導電性、一定的抗拉強度和伸長率、耐腐蝕性好以及便于加工制造等。電纜的導電線芯一般由軟銅或鋁的多股絞線做成。





　　絕緣層





　　絕緣層的作用是將導電線芯與相鄰導體以及保護層隔離，抵抗電壓、電流、電場對外界的作用。保證電流沿線芯方向傳輸。

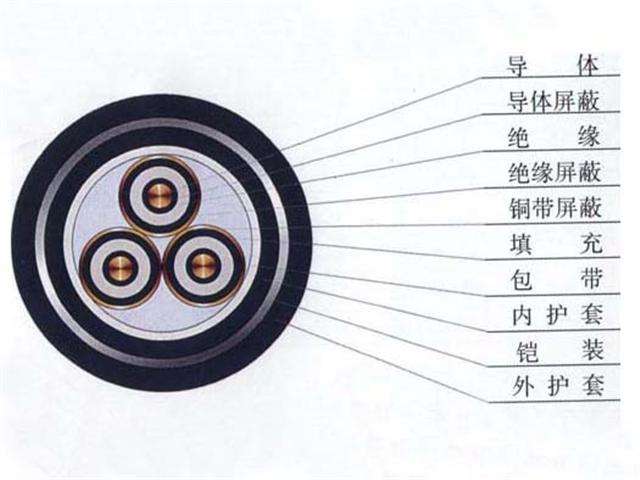

　　電纜的絕緣層材料，有均勻質(橡膠、瀝青、聚乙烯等)和纖維質(棉、麻、紙等)兩類。三芯統包型電纜的結構如下圖所示。



　　保護層





　　保護層簡稱護層，主要作用是保護電纜在敷設和運行過程中，免遭機械損傷和各種環境因素(如日光、水、火災、生物等)的破壞，以保持長期穩定的電氣性能。保護層分為外保護層和內保護層。





　?。┩獗Ｗo(hù)層。外保護層是用來保護內保護層的，防止鉛包、鋁包等受到外界的機械損傷和腐蝕，在電纜的內保護層外面包上浸過瀝青混合物的黃麻、鋼帶或鋼絲等。而沒有外保護層的電纜，如裸鉛包電纜，則用于無機械損傷的場合。





　?。﹥?nèi)保護層。內保護層直接包在絕緣層上，保護絕緣不與空氣、水分或其他物質接觸，所以要包得緊密無縫，并具有一定的機械強度，使其能承受在運輸和敷設時的機械力。內保護層有鉛包、鋁包、橡套和聚氯乙烯等。





　　電纜分為電力電纜和電氣裝備用電纜（如軟電纜和控制電纜），電力電纜是指輸配電能用的電纜，控制電纜則是用在保護、操作回路中的，
