在使用RS485通信電纜接口時，對于特定的傳輸線經，從發生器到負載其數據信號傳輸所允許的最大電纜長度是數據信號速率的函數，這個長度數據主要是受信號失真及噪聲等影響所限制。下圖所示的最大電纜長度與信號速率的關系曲線是使用24AWG 銅芯雙絞電話電纜（線徑為 0.51mm），線間旁路電容為 52.5PF/M，終端負載電阻為100 歐時所得出。（曲線引自GB11014-89 附錄A）。由圖中可知，當數據信號速率降低到90Kbit/S 以下時，假定最大允許的信號損失為6dBV 時，則電纜長度被限制在1200M。實際上，圖中的曲線是很保守的，在實用時是完全可以取得比它大的電纜長度。當使用不同線徑的電纜。則取得的最大電纜長度是不相同的。例如：當數據信號速率為 600Kbit/S 時，采用 24AWG 電纜，由圖可知最大電纜長度是200m，若采用19AWG 電纜（線徑為0.91mm）則電纜長度將可以大于200m；若采用28AWG 電纜（線徑為0.32mm）則電纜長度只能小于200m。

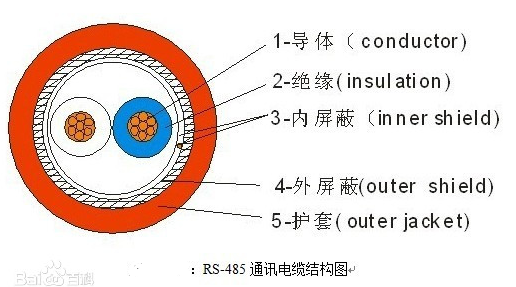

　　低速、短距離、無干擾的場合可以采用普通的雙絞線，反之，在高速、長線傳輸時，則必須采用阻抗匹配（一般為120Ω）的RS485專用電纜（STP-120Ω（用于RS485 & CAN）一對18AWG），而在干擾惡劣的環境下還應采用鎧裝型雙絞屏蔽電纜（ASTP-120Ω（用于RS485 & CAN）一對18AWG）。



　　在使用RS485接口時，對于特定的傳輸線路，從RS485接口到負載其數據信號傳輸所允，RS485通信電纜的屏蔽密度應當達到80‰，許的最大電纜長度與信號傳輸?shù)牟ㄌ芈食煞幢龋@個長度數據主要是受信號失真及噪聲等因素所影響。理論上，通信速率在100Kbps及以下時，RS485的最長傳輸距離可達1200米，但在實際應用中傳輸?shù)木嚯x也因芯片及電纜的傳輸特性而有所差異。在傳輸過程中可以采用增加中繼的方法對信號進行放大，最多可以加八個中繼，也就是說理論上RS485的最大傳輸距離可以達到10.8公里。如果確實需要長距離傳輸，可以采用光纖為傳播介質，收發兩端各加一個光電轉換器，多模光纖的傳輸距離是5到10公里，而采用單模光纖可達50公里的傳播距離。





　　網絡拓?fù)湟话悴捎媒K端匹配的總線型結構。在構建網絡時，應注意如下幾點：





　?。?）采用一條雙絞線電纜作總線，將各個節點串接起來，從總線到每個節點的引出線長度應盡量短，以便使引出線中的反射信號對總線信號的影響最低。有些網絡連接盡管不正確，在短距離、低速率仍可能正常工作，但隨著通信距離的延長或通信速率的提高，其不良影響會越來越嚴重，主要原因是信號在各支路末端反射后與原信號疊加，會造成信號質量下降。





　?。?）應注意總線特性阻抗的連續性，在阻抗不連續點就會發生信號的反射。下列幾種情況易產生這種不連續性：總線的不同區段采用了不同電纜，或某一段總線上有過多收發器緊靠在一起安裝，再者是過長的分支線引出到總線。總之，應該提供一條單一、連續的信號通道作為總線。





　?。?）注意終端負載電阻問題，在設備少距離短的情況下不加終端負載電阻整個網絡能很好的工作，但隨著距離的增加性能將降低。理論上，在每個接收數據信號的中點進行采樣時，只要反射信號在開始采樣時衰減到足夠低就可以不考慮匹配。但這在實際上難以掌握，美國MAXIM公司有篇文章提到一條經驗性的原則可以用來判斷在什么樣的數據速率和電纜長度時需要進行匹配：當信號的轉換時間（上升或下降時間）超過電信號沿總線單向傳輸所需時間的3倍以上時就可以不加匹配。





　　一般終端匹配采用終端電阻方法，RS-485應在總線電纜的開始和末端都并接終端電阻。終端電阻在RS-485網絡中取120Ω。相當于電纜特性阻抗的電阻，因?yàn)榇蠖鄶?shù)雙絞線電纜特性阻抗大約在100～120Ω。這種匹配方法簡單有效，但有一個缺點，匹配電阻要消耗較大功率，對于功耗限制比較嚴格的系統不太適合。另外一種比較省電的匹配方式是RC匹配。利用一只電容C隔斷直流成分可以節省大部分功率。但電容C的取值是個難點，需要在功耗和匹配質量間進行折中。還有一種采用二極管的匹配方法，這種方案雖未實現真正的“匹配”，但它利用二極管的鉗位作用能迅速削弱反射信號，達到改善信號質量的目的，節能效果顯著。
